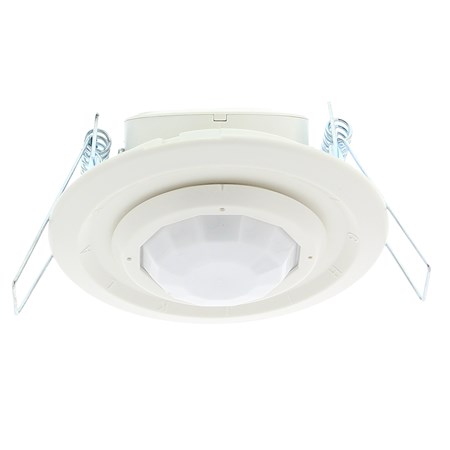

870551 - PLF-IB-PIR1U

Deze plafondinbouw aanwezigheiddetector is eenvoudig in te bouwen in praktisch elk verlaagd en systeemplafond. De schakelunit verdwijnt door het boorgat van 65mm in het plafond. Na montage van de extra platte sensor is deze bijna onzichtbaar.

Het detectieveld kan horizontaal 350° en verticaal 30° worden gericht. Door de lens met zeer gevoelige Quad-elementen wordt iedere beweging gedetecteerd. De instellingen zijn eenvoudig te wijzigen d.m.v. het bedieningspaneel.
Het bereik is eenvoudig uit te breiden door het toevoegen van een of twee slave sensoren (870575).

Deze detector heeft 1 potentiaalvrij relais waarmee hoge inloop stromen van allerlei verlichtingssoorten ingeschakeld kunnen worden maar ook allerlei externe besturingssystemen worden aangestuurd.

Ook beschikbaar met Wieland (art. nr. 870942) of met Winsta (art. nr. 870970). Zie ook de gerelateerde producten

Inhoud verpakking: CT á 1 PCE

870551 - PLF-IB-PIR1U

Technische gegevens : 870551 - PLF-IB-PIR1U

Uitvoering
Presentiemelder
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Type
Complete sensor
Met DALI interface
Nee
Techniek
Passief infrarood
Constantlichtregeling
Nee
HVAC-aansturing
Ja
Gedwongen uitschakeling
Nee
Aansluiting sensor
3 aderig
Soort contact
Relais
Koppelbaar aan netwerk
Nee
Geschikt voor wandmontage
Nee
Optimale montagehoogte (m)
2,5
Max. reikwijdte zijwaarts (m)
3
LED verlichting (VA)
1000
Diameter reikwijdte op vloer (m)
6
Geschikt voor draadloos
Nee
Ind. Par. Gecompenseerde Belasting
1300 VA / 140 uF
Bediening op afstand
Nee
Max. aantal hoogfrequente EVSA
16
Met afstandsbediening
Nee
Aanspreekgevoeligheid instelbaar
Ja
Aanspreekhelderheid instelbaar
Ja
Ohmse belasting in Watt (W)
2300
Montagewijze
Inbouw (stucwerk)
Max. montagehoogte (m)
5
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Kleur
Wit
RAL-Nummer (vergelijkbaar)
9010
Transparant
Nee
Beschermingsgraad (IP)
IP40
Spanningstype
AC
Min. nalooptijd (s)
6
Lengte (mm)
111
Max. nalooptijd (min)
30
Hoek reikwijdte horizontaal (°)
30 - 360
Inbouwhoogte sensor (mm)
50
Kabellengte Sensor (m)
1
Aanspreekhelderheid (lx)
5 - 10000
Dimfunctie Aanwezig
Nee
Max. schakelvermogen (W)
2000
Eigen verbruik (W)
0,8
Inbouwmaat (mm)
65
Temperatuur (°C)
0 - 45
Aantal schakelzones
1
Max. inschakelstroom (A)
800
Frequentie (Hz)
50 - 60
Scanhoek (°)
360
Max. presentiebereik (m²)
50
Geschikt voor plafondmontage
Ja
Aansluitwijze
Schroefklem
Met aansluitkabel
Nee
Voorgestekkerd
Niet voorgestekkerd
Breedte (mm)
80
Hoogte (mm)
16
Diameter (mm)
80
Inbouwdiepte (mm)
38
Inbouwdiameter (mm)
65
Inclusief Lensmasker
Ja
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Met IFTTT ondersteuning
Nee
Nom. spanning (V)
230 - 230
Aansluit Spanningsbereik (V)
220 - 240
Contacten / uitgang
1x Potentiaalvrij Contact
Nul doorgang bestuurd relais
Ja
Diameter reikwijdte op vloer (Max. hoogte) (m)
8
Oppervlakte Detectieveld (m²)
30
Oppervlakte Detectieveld (Max. Hoogte) (m²)
50
Max. aantal slave sensoren (st)
2
Met akoestische sensor
Nee
Plafondinbouwmontage zonder installatiedoos
Ja
Compatible met Casambi
Nee
