Lichtbesturingen

▶ Plafond inbouw

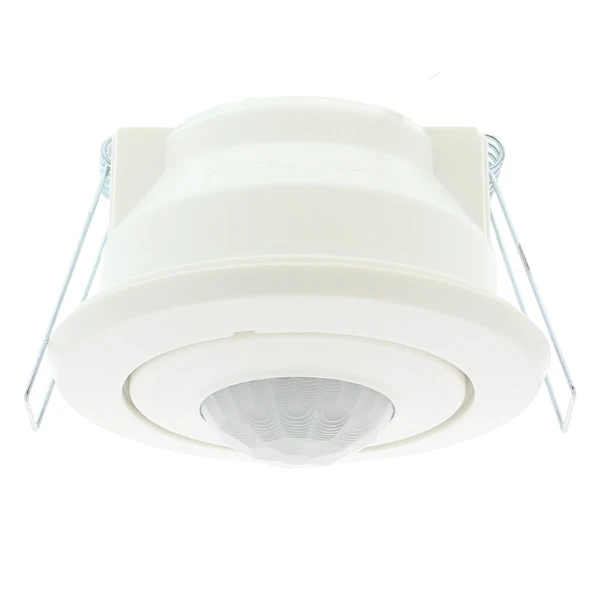

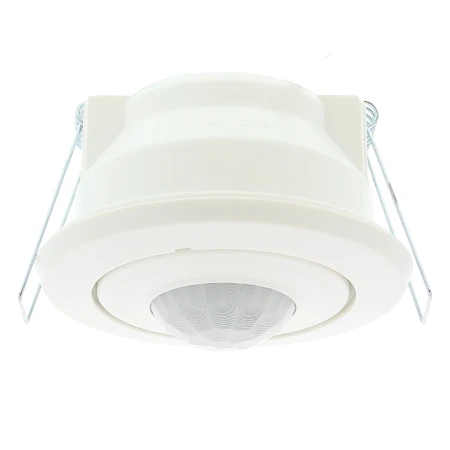

870569 - PLF-IB-PIR/Q

Deze plafondinbouw aanwezigheiddetector is eenvoudig in te bouwen in praktisch elk verlaagd en systeemplafond. De schakelunit verdwijnt door het boorgat van 65mm in het plafond. Na montage van de extra platte sensor is deze bijna onzichtbaar.

Het detectieveld kan horizontaal 360° en verticaal 30° worden gericht. Door de lens met zeer gevoelige Quad-elementen wordt iedere beweging gedetecteerd.

De instellingen zijn eenvoudig te wijzigen d.m.v. het bedieningspaneel. Het detectieveld kan worden vergroot d.m.v. de optioneel losse slave sensoren.

Deze detector heeft 1 relais uitgang en een 1-10V daglicht afhankelijke regeling. Quick serie staat voor de snelle aansluittijd van deze detectoren die met ±50% is teruggebracht door het klik&klaar installeren van de productserie.

Met afstandsbediening 870625 is de sensor op afstand in te stellen.

Inhoud verpakking: CT á 1 PCE

Aanwezigheiddetector plafond PIR 2200W, 8M, 50m2, 1-10V

Technische gegevens : 870569 - PLF-IB-PIR/Q

Type melder
Aanwezigheidsmelder
Type
Bewegings- en aanwezigheidsmelder
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Constantlichtregeling
Ja
HVAC-aansturing
Nee
Gedwongen uitschakeling
Nee
Aansluiting sensor
RJ12
Soort contact
Relais
Koppelbaar aan netwerk
Nee
Geschikt voor wandmontage
Nee
Optimale montagehoogte (m)
2,5
Halogeen verlichting (laagvolt)
1000VA (600W)
Overbruggingsschakelaar
Ja
Max. reikwijdte zijwaarts (m)
4
LED verlichting (VA)
800
Spaarlampen
600VA / 400W
Diameter reikwijdte op vloer (m)
8
Geschikt voor draadloos
Nee
Ind. Par. Gecompenseerde Belasting
900 VA / 100 uF
Bediening op afstand
Ja
Max. aantal hoogfrequente EVSA
15
Met afstandsbediening
Nee
Belasting bij hoogfrequente EVSA (VA)
1000
Aanspreekgevoeligheid instelbaar
Ja
Aanspreekhelderheid instelbaar
Ja
Ohmse belasting in Watt (W)
2000
Montagewijze
Inbouw (stucwerk)
Max. montagehoogte (m)
5
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Kleur
Wit
RAL-Nummer (vergelijkbaar)
9010
Transparant
Nee
Beschermingsgraad (IP)
IP40
Spanningstype
AC
Min. nalooptijd (s)
10
Lengte (mm)
140
Max. nalooptijd (min)
30
Hoek reikwijdte horizontaal (°)
30 - 360
Inbouwhoogte sensor (mm)
53
Kabellengte Sensor (m)
1
Aanspreekhelderheid (lx)
5 - 10000
Dimfunctie Aanwezig
Ja
Max. schakelvermogen (W)
2000
Eigen verbruik (W)
1,2
Inbouwmaat (mm)
65
Aantal schakelzones
1
Max. inschakelstroom (A)
800
Stuurstroom (mA)
100
Frequentie (Hz)
50 - 60
Scanhoek (°)
360
Max. presentiebereik (m²)
50
Geschikt voor plafondmontage
Ja
Aansluitwijze
Schroefklem
Met aansluitkabel
Nee
Breedte (mm)
80
Hoogte (mm)
19
Diameter (mm)
80
Inbouwdiepte (mm)
34
Inbouwdiameter (mm)
65
Inclusief Lensmasker
Ja
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Met IFTTT ondersteuning
Nee
Nom. spanning (V)
220 - 240
Nul doorgang bestuurd relais
Ja
Puls
Ja
Diameter reikwijdte op vloer (Max. hoogte) (m)
8
Oppervlakte Detectieveld (m²)
50
Oppervlakte Detectieveld (Max. Hoogte) (m²)
50
Max. aantal slave sensoren (st)
5
Zelfleerfunctie voor Luxwaarde
Nee
Met akoestische sensor
Nee
Plafondinbouwmontage zonder installatiedoos
Ja
Compatible met Casambi
Nee
Omgevingstemperatuur (°C)
0 - 45
Locatie
Plafond
Slave sensoren beschikbaar
Ja

Varianten

870571 - PLF-IB-PIR/Q/S8
Nee
7,2
2300
8
Nee
17
Nee
Nee
2300
IP20
600
10
1 - 360
50
Nee
2300
0,5
10
Accessoire
Ja
Nee
39,2
64,8
871505 - AWD-230-V5
Nee
15
2300
7
Nee
30
Nee
Ja
IP41
14
840
1 - 360
70
2300
3
45
Nee
39,2
235,5
871512 - AWD-230-10-shop
7,2
15
Nee
Nee
Ja
12
IP41
DC
14
1 - 360
70
0,72
45
Nee
39,2
64,8
871520 - AWD230I-1-10V
15
7
Nee
Nee
Ja
IP41
DC
1 - 360
70
Nee
0,01
45
Nee
39,2
64,8
871540 - AWD-S-24V10
Nee
7,2
8
Nee
Nee
Ja
12
IP41
1 - 360
70
Nee
45
24 - 24
Nee
871545 - AWD-24V-5-SHOP
8
IP41
1 - 360
70
45
