▶ Stekkerbaar

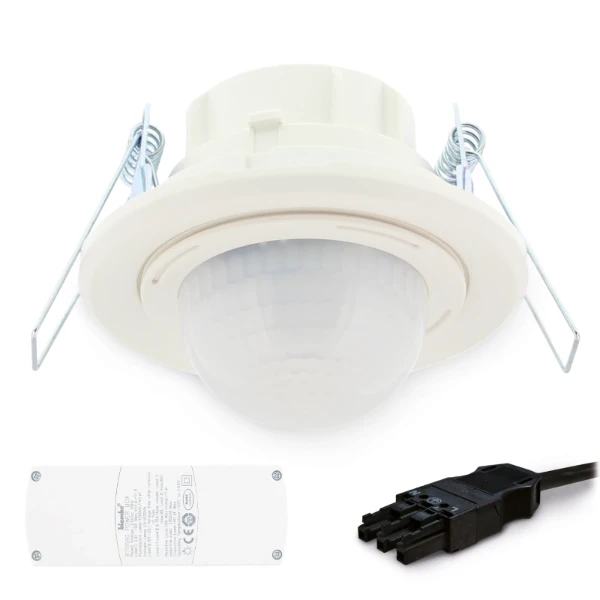

870972 - PLF-IBPIR80-WIN
Kant en klaar Winsta stekerbaar!
Een geavanceerde aanwezigheids- of als afwezigheidsdetector met een dubbel uitgevoerd detectieveld van 80 m² vloeroppervlak. Op een schakelblok kunnen in totaal 4 sensoren worden aangesloten met een verdeelstekker (870589) zodat het totale detectieveld van 80m² naar 320m² kan worden uitgebreid. Ook kunnen de uitgangen van meerdere schakelblokken parallel worden geschakeld om meer dan 320m² te besturen. Hiervoor geldt het advies om een hulprelais te gebruiken die door de schakelblokken parallel wordt bestuurd.
De montagehoogte bedraagt 2,5-5 meter. De horizontale detectiehoek is instelbaar van 1 tot 360°. De naar beneden gerichte passief-infrarode detectiekegel bestrijkt voor aanwezigheidsdetectie een veld van 30 m2 en voor bewegingsmelding een veld van 50 m2.
De detector is met een inbouwmaat van 65 mm makkelijk te installeren. De koppeling van de sensor en het schakelblok gebeurt met een RJ-11-connector.
De instellingen zijn via potentiometers direct op het uitklapbare bedieningspaneel te wijzigen of via infrarood signaal met de IR-10. De sensor is uitgerust met een rode LED dat alleen brandt bij detectie zodat het detectieveld snel kan worden verkend of oplicht wanneer via de IR-10 een wijziging wordt uitgevoerd. De 870580 heeft twee relaisuitgangen waarvan relais 2 na het verwijderen van de zekering potentiaal vrij is.
Deze aanwezigheidsdetector kan praktisch alle lichtsoorten aansturen waaronder LED-verlichting tot 1000 VA of maximaal 16 hoogfrequente EVSA´s. De detector is op te nemen in een netwerk en kan worden ingezet voor de regeling van HVAC-installaties.De nalooptijd is instelbaar op minimaal 2 seconden en maximaal op 60 minuten.Ter voorkoming van grote inschakelstromen bij het gebruik van meerdere sensoren heeft deze aanwezigheidsdetector een instelbare “veegschakeling”. De detector is vervaardigd van mat thermoplast in elektrowit (RAL 9010).
Inhoud verpakking: CT á 1 PCE
Technische gegevens : 870972 - PLF-IBPIR80-WIN
Accessoires
Vergelijkbaar product
Varianten
870933 - IB-PIR-ECO-ZW-WIE
NeeNee
Geïntegreerd
3,5
800
7
Nee
25
Nee
2000
4
Zwart
9005
IP20
30
135
30
5 - 360
65
10 - 2000
2000
1,2
63
50
met Wieland GST 18/3
5
67
63
1 maakcontact
Ja
8
40
64
5
870935 - IB-PIR-ECO-WH-WIE
NeeNee
Geïntegreerd
3,5
800
7
Nee
25
Nee
2000
4
9016
IP20
30
111
30
5 - 360
65
10 - 2000
2000
0,8
63
50
met Wieland GST 18/3
5
67
1 maakcontact
Ja
8
40
64
870936 - IB-PIR-ECO-WH-WNR
NeeNee
Geïntegreerd
3,5
800
7
Nee
25
Nee
2000
4
9016
IP20
30
30
5 - 360
65
10 - 2000
2000
63
50
met Winsta RD
5
67
1 maakcontact
Ja
8
40
64
