Lichtbesturingen

▶ Plafond inbouw

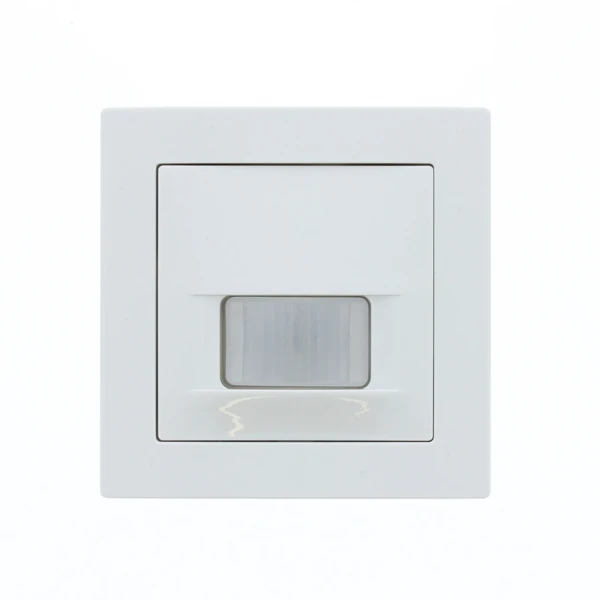

870543 - IB-PIR-W-55x55

De bewegingsmelder IB-PIR-W-55x55 is een driedraads muurinbouw melder, speciaal voor inbouw in afdekramen met een binnenmaat van 55 x 55 mm. De minimalistische vormgeving zorgt voor een nauwelijks opvallende detector die mooi wegvalt in het schakelmateriaal. De melder is voorzien van een schakelaar waardoor de automatische schakeling eenvoudig overruled kan worden. Door de geringe inbouwdiepte is deze melder toe te passen in vrijwel alle standaard inbouwdozen. Deze wandmelder is zeer geschikt voor gebruik in toiletruimten, kantines, kantoren, gangen, trappenhuizen, garages en vele andere ruimtes. Deze bewegingsmelder kan eenvoudig ingesteld worden op de gewenste tijd en lux waardes en desgewenst ook gekoppeld worden met andere sensoren of externe pulsschakelaars. De melder wordt compleet met afdekraam geleverd maar kan ook moeiteloos geplaatst worden in vele andere ramen met een binnenmaat van 55 x 55 mm.


De belangrijkste kenmerken en functies zijn:

  • Vlakke inbouw in diverse afdekramen
  • Melder voorzien van schakelaar voor handmatig in- of uitschakelen
  • Onzichtbaar bedieningspaneel achter afdekkap
  • Tijd en luxwaardes eenvoudig instelbaar
  • Nul doorgangschakeling om hoge inloopstromen te voorkomen (tot 100µF)
  • Master / Slave ingang voor eenvoudig koppelen
  • Uitbreiding met externe pulsschakelaar mogelijk
  • Zelf lerende lux waarde stand
  • Driedraads aansluiting

Inhoud verpakking: CT á 1 PCE

Muur Inbouw bewegingsmelder, 2000W, LED 3-400W, 3-draads, 55x55

Technische gegevens : 870543 - IB-PIR-W-55x55

Onderdeel serie
Bewegingsmelder
Montagewijze
Inbouw (stucwerk)
Locatie
Wand
Beschermingsgraad (IP)
IP20
Aanspreekhelderheid (lx)
10 - 1000
HVAC-aansturing
Nee
Optimale montagehoogte (m)
1,2
Bereik
m1 - 8m
Type
Bewegings- en aanwezigheidsmelder
Constantlichtregeling
Nee
Slave sensoren beschikbaar
Nee
Bediening op afstand
Nee
Met afstandsbediening
Nee
Breedte (mm)
80
Hoogte (mm)
80
Max. montagehoogte (m)
1,5
Max. reikwijdte zijwaarts (m)
8
Diameter reikwijdte op vloer (m)
8
Ohmse belasting in Watt (W)
2000
LED verlichting (VA)
600
LED verlichting (W)
400
Halogeen verlichting (laagvolt)
1000 W
Aantal schakelzones
1
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Aansluiting sensor
Geïntegreerd
Soort contact
Relais
Trappenhuiscontroller
Nee
Overbruggingsschakelaar
Ja
Spaarlampen
600VA / 400W
Aanspreekgevoeligheid instelbaar
Ja
Aanspreekhelderheid instelbaar
Ja
Met signaaleenheid
Nee
Kleur
Wit
RAL-nummer (vergelijkbaar)
9010
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Uitvoering oppervlakte
Glanzend
Spanningstype
AC
Min. nalooptijd (s)
30
Max. nalooptijd (min)
30
Hoek reikwijdte horizontaal (°)
1 - 180
Nom. spanning (V)
220 - 240
Max. schakelvermogen (W)
2000
Max. aantal slave sensoren (st)
6
Max aantal parallele aansluitingen
6
Scanhoek (°)
180
Aansluitwijze
Steekklem
Frequentie (Hz)
50 - 60
Geschikt voor plafondmontage
Nee
Geschikt voor wandmontage
Ja
Geschikt voor draadloos
Nee
Gedwongen uitschakeling
Ja
Zelfleerfunctie voor aanspreekhelderheid
Ja
Met aansluitkabel
Nee
Inclusief Lensmasker
Ja
Contacten / uitgang
1 maakcontact
Nul doorgang bestuurd relais
Ja
Lux instelbaar
5 - 1000
Zelfleerfunctie voor Luxwaarde
Ja
Plafondinbouwmontage zonder installatiedoos
Nee
Dimfunctie met dimmerbasiselement
Nee
Koppelbaar aan netwerk
Nee
Compatible met Casambi
Nee
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Dimfunctie aanwezig
Nee
Met akoestische sensor
Nee
Puls
Ja
Vrije dierzone
Nee
Transparant
Nee
Met IFTTT ondersteuning
Nee
