▶ Plafond inbouw

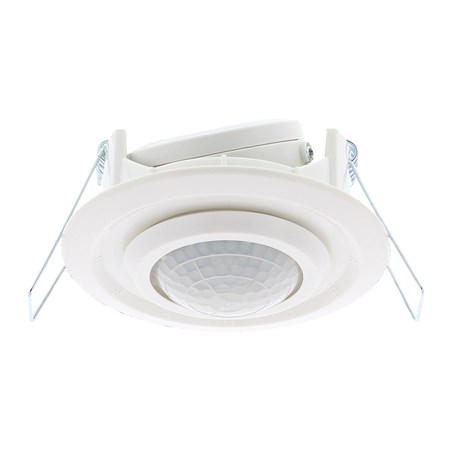

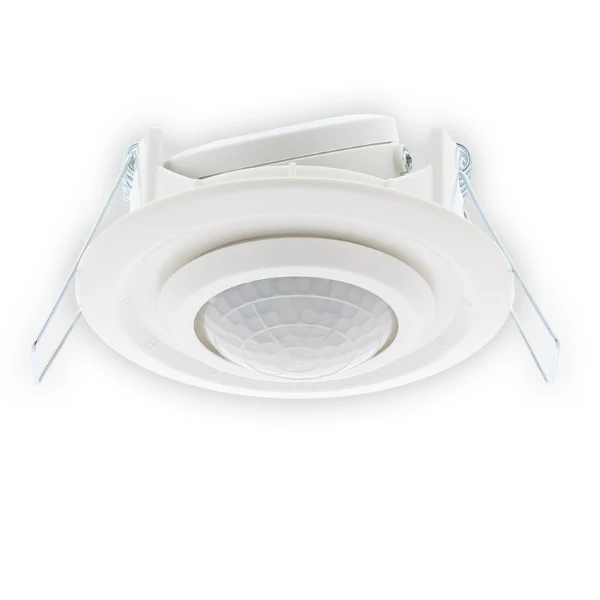

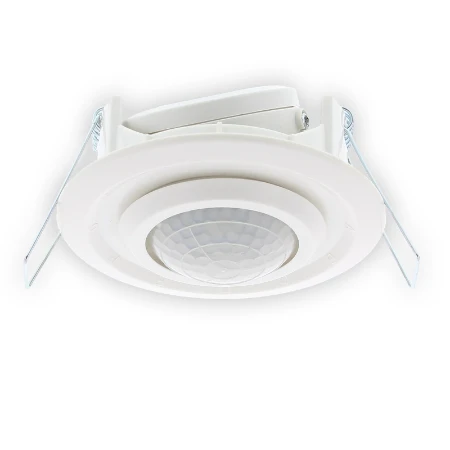

870550 - PLF-IB-PIR

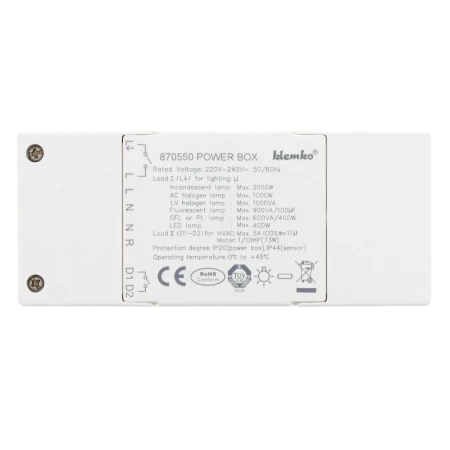

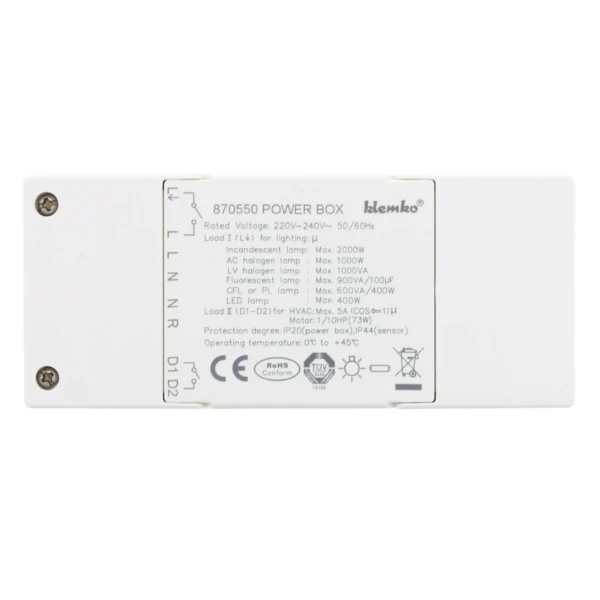

Deze plafondinbouw aanwezigheiddetector is eenvoudig in te bouwen in praktisch elk verlaagd en systeemplafond. De schakelunit verdwijnt door het boorgat van 65mm in het plafond. Na montage van de extra platte sensor is deze bijna onzichtbaar.

Detectie

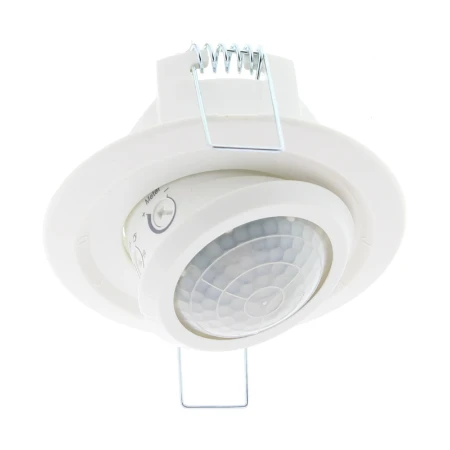

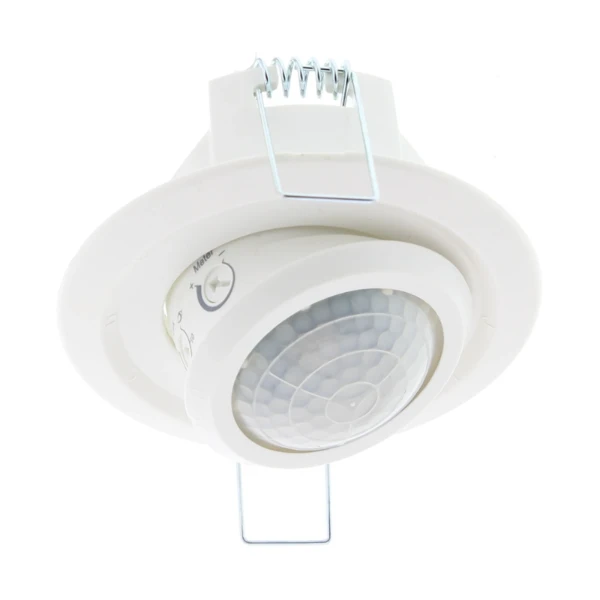

Het detectieveld kan horizontaal 350° en verticaal 30° worden gericht. Door de lens met zeer gevoelige Quad-elementen wordt iedere beweging gedetecteerd.
Voor grotere ruimtes kunnen er eenvoudig tot en met 5 slave sensoren (870555) worden aangesloten om het bereik te vergroten.

Instel- en aansluitmogelijkheden
De instellingen zijn eenvoudig te wijzigen d.m.v. het bedieningspaneel.

Deze detector heeft 2 relais uitgangen waarvan 1 potentiaal vrij is. Hiermee kunnen allerlei externe besturingssystemen worden aangestuurd.

Inhoud verpakking: CT á 1 PCE

Aanwezigheiddetector plafond PIR, 2000W, 7M, 40m2, 2 Relais

Technische gegevens : 870550 - PLF-IB-PIR

Onderdeel serie
Aanwezigheidsmelder
Montagewijze
Inbouw (stucwerk)
Locatie
Plafond
Beschermingsgraad (IP)
IP44
Aanspreekhelderheid (lx)
10 - 2000
HVAC-aansturing
Ja
Optimale montagehoogte (m)
2,5
Bereik
Ø - 7m
Type
Bewegings- en aanwezigheidsmelder
Constantlichtregeling
Nee
Slave sensoren beschikbaar
Ja
Bediening op afstand
Ja
Met afstandsbediening
Nee
Lengte (mm)
135
Breedte (mm)
80
Hoogte (mm)
15
Diameter (mm)
80
Inbouwhoogte (mm)
54
Inbouwdiepte (mm)
38
Inbouwdiameter (mm)
65
Inbouwmaat (mm)
65
Lengte aansluitkabel (mm)
1
Max. montagehoogte (m)
5
Max. reikwijdte zijwaarts (m)
4
Max. aantal hoogfrequente EVSA
25
Diameter reikwijdte op vloer (m)
7
Ohmse belasting in Watt (W)
2000
LED verlichting (VA)
800
Halogeen verlichting (laagvolt)
1000VA (600W)
Aantal schakelzones
1
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Aansluiting sensor
RJ12
Soort contact
Relais
Spaarlampen
600VA / 400W
Ind. par. gecompenseerde belasting
900 VA / 100 uF
Aanspreekgevoeligheid instelbaar
Ja
Aanspreekhelderheid instelbaar
Ja
Kleur
Wit
RAL-nummer (vergelijkbaar)
9010
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Spanningstype
AC
Min. nalooptijd (s)
10
Max. nalooptijd (min)
60
Hoek reikwijdte horizontaal (°)
30 - 360
Nom. spanning (V)
220 - 240
Max. schakelvermogen (W)
2000
Max. aantal slave sensoren (st)
5
Max. presentiebereik (m²)
165
Scanhoek (°)
360
Eigen verbruik (W)
1,2
Aansluitwijze
Schroefklem
Frequentie (Hz)
50 - 60
Geschikt voor plafondmontage
Ja
Geschikt voor wandmontage
Nee
Geschikt voor draadloos
Nee
Gedwongen uitschakeling
Nee
Met aansluitkabel
Nee
Inclusief Lensmasker
Ja
Nul doorgang bestuurd relais
Ja
Nominale stroom bij nominale spanning (A)
10
Zelfleerfunctie voor Luxwaarde
Ja
Plafondinbouwmontage zonder installatiedoos
Ja
Omgevingstemperatuur (°C)
0 - 45
Dimfunctie met dimmerbasiselement
Nee
Koppelbaar aan netwerk
Nee
Compatible met Casambi
Nee
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Dimfunctie aanwezig
Nee
Met akoestische sensor
Nee
Transparant
Nee
Met IFTTT ondersteuning
Nee
