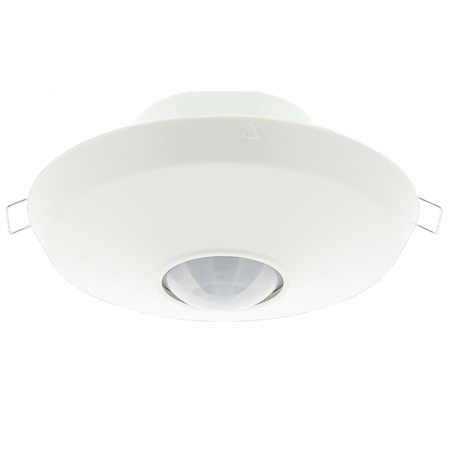

870557 - PLF-IOB-PIR/UNI

Uni betekent universele montage. Deze universele detector wordt compleet als set geleverd inclusief opbouw montagedoos, bevestigings veren en afdekbeschermkap. Hierdoor is het mogelijk om de detector op allerlei mogelijke manieren te monteren.

De meest voorkomende montagewijzen zijn: Inbouw in een verlaagd plafond, Inbouw in een centraal-, of inbouwdoos, Opbouw binnen tegen een plafond of centraaldoos, Opbouw buiten tegen de onderzijde van een oversteek / overkapping, inbouw-, of centraaldoos.

Met de nieuwste generatie lenzen is deze detector zéér gevoelig en detecteert +/- 40m² vloeroppervlakte (kegelvormig detectieveld) en is bovendien instelbaar in tijd en in luxwaarde schakeldrempel.

Deze detector is geschikt voor alle verlichtingsoorten zoals bijv. hoogfrequente TL verlichting (900VA), ledverlichting, halogeenverlichting in laag-, en hoogvolt.

Inhoud verpakking: CT á 1 PCE

Aanwezigheiddetector universeel plafond PIR 2200W, 7M, 40m2

Technische gegevens : 870557 - PLF-IOB-PIR/UNI

Type melder
Aanwezigheidsmelder
Type
Bewegings- en aanwezigheidsmelder
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Constantlichtregeling
Nee
HVAC-aansturing
Nee
Gedwongen uitschakeling
Nee
Aansluiting sensor
Geïntegreerd
Soort contact
Relais
Koppelbaar aan netwerk
Nee
Geschikt voor wandmontage
Nee
Optimale montagehoogte (m)
2,5
Max. reikwijdte zijwaarts (m)
3
LED verlichting (VA)
500
Diameter reikwijdte op vloer (m)
7
LED verlichting (W)
400
Geschikt voor draadloos
Nee
Bediening op afstand
Nee
Max. aantal hoogfrequente EVSA
10
Met afstandsbediening
Nee
Belasting bij hoogfrequente EVSA (VA)
900
Aanspreekgevoeligheid instelbaar
Ja
Aanspreekhelderheid instelbaar
Ja
Ohmse belasting in Watt (W)
2000
Dimfunctie met dimmerbasiselement
Nee
Montagewijze
Universeel voor opbouw en inbouw
Max. montagehoogte (m)
5
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Kleur
Wit
RAL-Nummer (vergelijkbaar)
9010
Transparant
Nee
Beschermingsgraad (IP)
IP44
Spanningstype
AC
Min. nalooptijd (s)
5
Max. nalooptijd (min)
30
Centraaldoos inbouw
Ja
Hoek reikwijdte horizontaal (°)
1 - 360
Inbouwhoogte sensor (mm)
26
Aanspreekhelderheid (lx)
5 - 10000
Dimfunctie Aanwezig
Nee
Max. schakelvermogen (W)
2200
Eigen verbruik (W)
0,8
C-Belasting
Ja
Inbouwmaat (mm)
65
Aantal schakelzones
1
Max. inschakelstroom (A)
10
Frequentie (Hz)
50 - 60
Scanhoek (°)
360
Max. presentiebereik (m²)
50
Geschikt voor plafondmontage
Ja
Aansluitwijze
Schroefklem
Met aansluitkabel
Nee
Inbouwdiameter (mm)
65
Inclusief Lensmasker
Ja
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Met IFTTT ondersteuning
Nee
Nom. spanning (V)
220 - 240
Contacten / uitgang
1 maakcontact
Nul doorgang bestuurd relais
Ja
Diameter reikwijdte op vloer (Max. hoogte) (m)
8
Oppervlakte Detectieveld (m²)
40
Oppervlakte Detectieveld (Max. Hoogte) (m²)
50
Max aantal parallele aansluitingen
2
Met akoestische sensor
Nee
Plafondinbouwmontage zonder installatiedoos
Ja
Compatible met Casambi
Nee
Locatie
Plafond
Slave sensoren beschikbaar
Nee
Bereik
Ø - 7m
