Lichtbesturingen

▶ Stekkerbaar

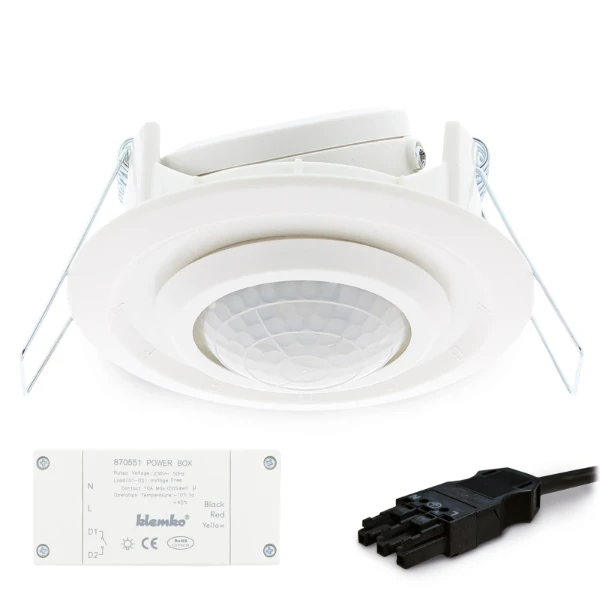

870970 - PLF-IB-PIR1U-WIN

Deze plafondinbouw aanwezigheiddetector is eenvoudig in te bouwen in praktisch elk verlaagd en systeemplafond. De schakelunit verdwijnt door het boorgat van 65mm in het plafond. Na montage van de extra platte sensor is deze bijna onzichtbaar.

Het detectieveld kan horizontaal 350° en verticaal 30° worden gericht. Door de lens met zeer gevoelige Quad-elementen wordt iedere beweging gedetecteerd. De instellingen zijn eenvoudig te wijzigen d.m.v. het bedieningspaneel. Het detectieveld kan worden vergroot d.m.v. de optioneel losse slave sensoren.

Deze detector heeft 1 potentiaalvrij relais waarmee hoge inloop stromen van allerlei verlichtingssoorten ingeschakeld kunnen worden maar ook allerlei externe besturingssystemen worden aangestuurd.

Voorgestekkerd met Winsta stekkers

Inhoud verpakking: CT á 1 PCE

Aanwezigheiddetector plafond PIR, 2200W, 6M, 30m2, Winsta

Technische gegevens : 870970 - PLF-IB-PIR1U-WIN

Type melder
Aanwezigheidsmelder
Type
Bewegings- en aanwezigheidsmelder
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Constantlichtregeling
Nee
HVAC-aansturing
Ja
Gedwongen uitschakeling
Nee
Aansluiting sensor
3 aderig
Soort contact
Relais
Koppelbaar aan netwerk
Nee
Geschikt voor wandmontage
Nee
Optimale montagehoogte (m)
2,5
Max. reikwijdte zijwaarts (m)
3
LED verlichting (VA)
1000
Diameter reikwijdte op vloer (m)
6
Geschikt voor draadloos
Nee
Ind. Par. Gecompenseerde Belasting
1300 VA / 140 uF
Bediening op afstand
Nee
Max. aantal hoogfrequente EVSA
16
Met afstandsbediening
Nee
Aanspreekgevoeligheid instelbaar
Ja
Aanspreekhelderheid instelbaar
Ja
Ohmse belasting in Watt (W)
2300
Dimfunctie met dimmerbasiselement
Nee
Montagewijze
Inbouw (stucwerk)
Max. montagehoogte (m)
5
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Kleur
Wit
RAL-Nummer (vergelijkbaar)
9010
Transparant
Nee
Beschermingsgraad (IP)
IP40
Spanningstype
AC
Min. nalooptijd (s)
6
Lengte (mm)
111
Max. nalooptijd (min)
30
Hoek reikwijdte horizontaal (°)
30 - 360
Inbouwhoogte sensor (mm)
50
Kabellengte Sensor (m)
1
Aanspreekhelderheid (lx)
5 - 10000
Dimfunctie Aanwezig
Nee
Max. schakelvermogen (W)
2000
Eigen verbruik (W)
0,8
Inbouwmaat (mm)
65
Aantal schakelzones
1
Max. inschakelstroom (A)
800
Frequentie (Hz)
50 - 60
Scanhoek (°)
360
Max. presentiebereik (m²)
50
Geschikt voor plafondmontage
Ja
Aansluitwijze
Accessoire
Met aansluitkabel
Ja
Stekerbaar
met Winsta
Breedte (mm)
80
Hoogte (mm)
16
Diameter (mm)
80
Inbouwdiepte (mm)
38
Inbouwdiameter (mm)
65
Inclusief Lensmasker
Ja
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Met IFTTT ondersteuning
Nee
Nom. spanning (V)
220 - 240
Contacten / uitgang
1x Potentiaalvrij Contact
Nul doorgang bestuurd relais
Ja
Diameter reikwijdte op vloer (Max. hoogte) (m)
8
Oppervlakte Detectieveld (m²)
30
Oppervlakte Detectieveld (Max. Hoogte) (m²)
50
Max. aantal slave sensoren (st)
2
Met akoestische sensor
Nee
Plafondinbouwmontage zonder installatiedoos
Ja
Compatible met Casambi
Nee
Locatie
Plafond

Varianten

870933 - IB-PIR-ECO-ZW-WIE
Nee
Geïntegreerd
3,5
800
7
900 VA / 100 uF
25
Nee
2000
4
Zwart
9005
IP20
30
135
5 - 360
65
10 - 2000
1,2
63
met Wieland GST 18/3
5
67
63
1 maakcontact
40
64
5
870935 - IB-PIR-ECO-WH-WIE
Nee
Geïntegreerd
3,5
800
7
25
Nee
2000
4
9016
IP20
30
5 - 360
65
10 - 2000
63
met Wieland GST 18/3
5
67
1 maakcontact
40
64
870936 - IB-PIR-ECO-WH-WNR
Nee
Geïntegreerd
3,5
800
7
900 VA / 100 uF
25
Nee
2000
4
9016
IP20
30
150
5 - 360
65
10 - 2000
1,5
63
met Winsta RD
5
67
1 maakcontact
40
64
870940 - PLF-IB-PIR-WI
RJ12
4
400
7
Ja
25
2000
IP44
10
140
60
54
10 - 2000
Ja
1,2
165
met Wieland GST 18/3
1x Potentiaalvrij Contact + 1x Maakcontact
40
870942 - PLF-IB-PIR1U-WI
6
met Wieland GST 18/3
20
870944 - PLF-IB-PIR80WI2
Ja
RJ12
5
10
Ja
2200
2
60
35
2300
315
met Wieland GST 18/3
25
35
1x Potentiaalvrij Contact + 1x Maakcontact
Nee
80
315
870950 - PLF-IB-PIR/Q-Wi
Ja
Nee
RJ12
4
500
8
Ja
15
2000
10
150
53
1,5
met Wieland GST 18/3
19
34
1 Maakcontact + 1 x 1-10V Analog
50
870971 - PLF-IB-PIR1U-WNR
6
2
met Winsta RD
20
870972 - PLF-IBPIR80-WIN
Ja
RJ12
5
10
Ja
2200
60
35
2300
315
25
1x Potentiaalvrij Contact + 1x Maakcontact
Nee
80
315
