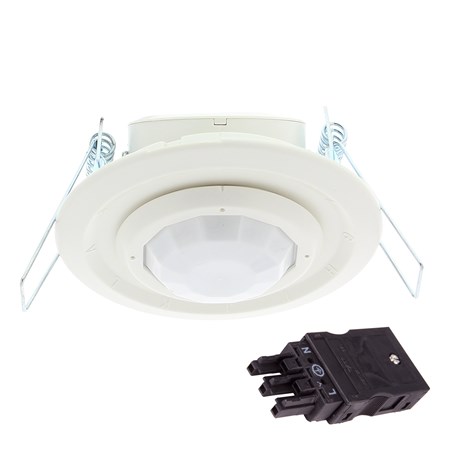

870970 - PLF-IB-PIR1U-WIN

Deze plafondinbouw aanwezigheiddetector is eenvoudig in te bouwen in praktisch elk verlaagd en systeemplafond. De schakelunit verdwijnt door het boorgat van 65mm in het plafond. Na montage van de extra platte sensor is deze bijna onzichtbaar.

Het detectieveld kan horizontaal 350° en verticaal 30° worden gericht. Door de lens met zeer gevoelige Quad-elementen wordt iedere beweging gedetecteerd. De instellingen zijn eenvoudig te wijzigen d.m.v. het bedieningspaneel. Het detectieveld kan worden vergroot d.m.v. de optioneel losse slave sensoren.

Deze detector heeft 1 potentiaalvrij relais waarmee hoge inloop stromen van allerlei verlichtingssoorten ingeschakeld kunnen worden maar ook allerlei externe besturingssystemen worden aangestuurd.

Voorgestekkerd met Winsta stekkers

Inhoud verpakking: CT á 1 PCE

Aanwezigheiddetector plafond PIR, 2200W, 6M, 30m2, Winsta

Technische gegevens : 870970 - PLF-IB-PIR1U-WIN

Onderdeel serie
Aanwezigheidsmelder
Montagewijze
Inbouw (stucwerk)
Locatie
Plafond
Beschermingsgraad (IP)
IP40
Aanspreekhelderheid (lx)
5 - 10000
HVAC-aansturing
Ja
Optimale montagehoogte (m)
2,5
Bereik
Ø - 6m
Type
Bewegings- en aanwezigheidsmelder
Constantlichtregeling
Nee
Stekerbaar
met Winsta
Slave sensoren beschikbaar
Ja
Bediening op afstand
Nee
Met afstandsbediening
Nee
Lengte (mm)
111
Breedte (mm)
80
Hoogte (mm)
16
Diameter (mm)
80
Inbouwhoogte (mm)
50
Inbouwdiepte (mm)
38
Inbouwdiameter (mm)
65
Inbouwmaat (mm)
65
Kabellengte sensor (m)
1
Max. montagehoogte (m)
5
Max. reikwijdte zijwaarts (m)
3
Max. aantal hoogfrequente EVSA
16
Diameter reikwijdte op vloer (m)
6
Diameter reikwijdte op vloer (Max. hoogte) (m)
8
Ohmse belasting in Watt (W)
2300
LED verlichting (VA)
1000
Aantal schakelzones
1
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Aansluiting sensor
3 aderig
Soort contact
Relais
Ind. par. gecompenseerde belasting
1300 VA / 140 uF
Aanspreekgevoeligheid instelbaar
Ja
Aanspreekhelderheid instelbaar
Ja
Kleur
Wit
RAL-nummer (vergelijkbaar)
9010
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Spanningstype
AC
Max. inschakelstroom (A)
800
Min. nalooptijd (s)
6
Max. nalooptijd (min)
30
Hoek reikwijdte horizontaal (°)
30 - 360
Nom. spanning (V)
220 - 240
Max. schakelvermogen (W)
2000
Max. aantal slave sensoren (st)
2
Max. presentiebereik (m²)
50
Scanhoek (°)
360
Eigen verbruik (W)
0,8
Aansluitwijze
Accessoire
Frequentie (Hz)
50 - 60
Geschikt voor plafondmontage
Ja
Geschikt voor wandmontage
Nee
Geschikt voor draadloos
Nee
Gedwongen uitschakeling
Nee
Met aansluitkabel
Ja
Inclusief Lensmasker
Ja
Contacten / uitgang
1x Potentiaalvrij contact
Nul doorgang bestuurd relais
Ja
Oppervlakte Detectieveld (m²)
30
Oppervlakte Detectieveld (Max. Hoogte) (m²)
50
Plafondinbouwmontage zonder installatiedoos
Ja
Dimfunctie met dimmerbasiselement
Nee
Koppelbaar aan netwerk
Nee
Compatible met Casambi
Nee
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Dimfunctie aanwezig
Nee
Met akoestische sensor
Nee
Transparant
Nee
Met IFTTT ondersteuning
Nee
