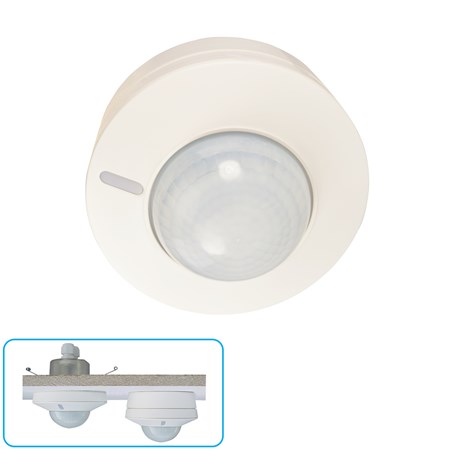

870620 - PLF-UNI-PIR30-D2

Deze PLFUNI-PIR/30D2 aanwezigheiddetector is een super allrounder om verlichting in kantoren, zalen, magazijnen, scholen, congrescentra, gangen etc te schakelen en te besturen. Deze detector heeft 2 relais uitgangen waarvan 1 geschakelde phase met nuldoorgang controller die bestand is tegen hoge inloopstromen en 1 x potentiaal vrij maakcontact. Elk relais uitgang kan onafhanklijk van elkaar in nalooptijd worden ingesteld. De 1-10V uitgang wordt door de ingebouwde daglicht sensor standaard bestuurd om boven een ingesteld lichtniveau de verlichting terug te dimmen. Echter deze 1-10V uitgang is ook via de IR afstandsbediening of via een pulsschakelaar op de Remote ingang handmatig te besturen waardoor de gebruiker bepalend is voor het lichtniveau. De standby functie van deze detector is gekoppeld aan de 1-10V uitgang tezamen met relais 1. Hierdoor is mogelijk om een extra tijdsperiode de verlichting op een ingesteld percentage te laten branden nadat de officiele nalooptijd verstreken is. Deze functie kan ook voor altijd worden vastgezet waardoor de verlichting nooit meer uitschakeld maar dynamisch wordt bestuurd tussen bv. 10% en 100%.In het 1-10V kanaal is ook een fade away functie ingeprogrammeerd die verlichting 30 seconden voor uitschakeling naar 50% vermogen stuurt en dan langzaam in 20sec. soft dooft waardoor gaat het licht nooit meer onverwacht uitgaat. Het detectie gebied is een ronde cirkel met een diameter van 30 meter. De binnenkern van dit gebied is hoogst gevoelig en de buitenrand heeft een lagere gevoeligheids niveau. (grotere bewegingen).

Inhoud verpakking: CT á 1 PCE

Universele op- inbouw aanwezigheidsmelder, 2 kanaals, 1-10V

Technische gegevens : 870620 - PLF-UNI-PIR30-D2

Onderdeel serie
Aanwezigheidsmelder
Montagewijze
Universeel voor opbouw en inbouw
Locatie
Plafond
Beschermingsgraad (IP)
IP44
Aanspreekhelderheid (lx)
10 - 2000
HVAC-aansturing
Ja
Optimale montagehoogte (m)
2,5
Bereik
Ø - 30m
Type
Bewegings- en aanwezigheidsmelder
Constantlichtregeling
Ja
Slave sensoren beschikbaar
Ja
Bediening op afstand
Ja
Met afstandsbediening
Nee
Breedte (mm)
110
Hoogte (mm)
75
Diameter (mm)
110
Inbouwdiepte (mm)
47
Inbouwdiameter (mm)
65
Inbouwmaat (mm)
65
Max. montagehoogte (m)
3
Max. reikwijdte zijwaarts (m)
15
Max. aantal hoogfrequente EVSA
15
Diameter reikwijdte op vloer (m)
30
Diameter reikwijdte op vloer (Max. hoogte) (m)
30
Ohmse belasting in Watt (W)
2300
Stuurstroom (mA)
5
LED verlichting (VA)
500
Halogeen verlichting (laagvolt)
1000 W
Aantal schakelzones
1
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Aansluiting sensor
Geïntegreerd
Soort contact
Relais
Belasting bij hoogfrequente EVSA (VA)
1000
Aanspreekgevoeligheid instelbaar
Nee
Aanspreekhelderheid instelbaar
Ja
Kleur
Wit
RAL-nummer (vergelijkbaar)
9010
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Spanningstype
AC
Max. inschakelstroom (A)
350
Min. nalooptijd (s)
1
Max. nalooptijd (min)
60
Hoek reikwijdte horizontaal (°)
1 - 360
Nom. spanning (V)
220 - 240
Max. schakelvermogen (W)
2200
Max. aantal slave sensoren (st)
10
Max. presentiebereik (m²)
700
Scanhoek (°)
360
Eigen verbruik (W)
1
Aansluitwijze
Schroefklem
Frequentie (Hz)
50 - 50
Centraaldoos inbouw
Ja
Geschikt voor plafondmontage
Ja
Geschikt voor wandmontage
Nee
Geschikt voor draadloos
Nee
Gedwongen uitschakeling
Nee
Met aansluitkabel
Nee
Inclusief Lensmasker
Ja
Contacten / uitgang
1 Maakcontact + 1 Potentiaalvrij Contact + 1 x 1-10V Analog
Nul doorgang bestuurd relais
Ja
Oppervlakte Detectieveld (m²)
700
Oppervlakte Detectieveld (Max. Hoogte) (m²)
700
Plafondinbouwmontage zonder installatiedoos
Ja
Dimfunctie met dimmerbasiselement
Ja
Koppelbaar aan netwerk
Nee
Compatible met Casambi
Nee
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Dimfunctie aanwezig
Ja
Met akoestische sensor
Nee
Transparant
Nee
Met IFTTT ondersteuning
Nee
