Lichtbesturingen

▶ Plafond opbouw

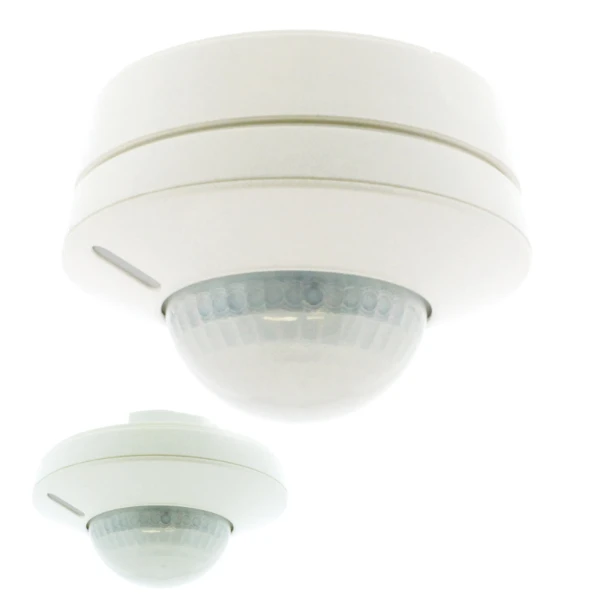

870620 - PLF-UNI-PIR30-D2

Deze PLFUNI-PIR/30D2 aanwezigheiddetector is een super allrounder om verlichting in kantoren, zalen, magazijnen, scholen, congrescentra, gangen etc te schakelen en te besturen. Deze detector heeft 2 relais uitgangen waarvan 1 geschakelde phase met nuldoorgang controller die bestand is tegen hoge inloopstromen en 1 x potentiaal vrij maakcontact. Elk relais uitgang kan onafhanklijk van elkaar in nalooptijd worden ingesteld. De 1-10V uitgang wordt door de ingebouwde daglicht sensor standaard bestuurd om boven een ingesteld lichtniveau de verlichting terug te dimmen. Echter deze 1-10V uitgang is ook via de IR afstandsbediening of via een pulsschakelaar op de Remote ingang handmatig te besturen waardoor de gebruiker bepalend is voor het lichtniveau. De standby functie van deze detector is gekoppeld aan de 1-10V uitgang tezamen met relais 1. Hierdoor is mogelijk om een extra tijdsperiode de verlichting op een ingesteld percentage te laten branden nadat de officiele nalooptijd verstreken is. Deze functie kan ook voor altijd worden vastgezet waardoor de verlichting nooit meer uitschakeld maar dynamisch wordt bestuurd tussen bv. 10% en 100%.In het 1-10V kanaal is ook een fade away functie ingeprogrammeerd die verlichting 30 seconden voor uitschakeling naar 50% vermogen stuurt en dan langzaam in 20sec. soft dooft waardoor gaat het licht nooit meer onverwacht uitgaat. Het detectie gebied is een ronde cirkel met een diameter van 30 meter. De binnenkern van dit gebied is hoogst gevoelig en de buitenrand heeft een lagere gevoeligheids niveau. (grotere bewegingen).

Inhoud verpakking: CT á 1 PCE

Universele op- inbouw aanwezigheidsmelder, 2 kanaals, 1-10V

Technische gegevens : 870620 - PLF-UNI-PIR30-D2

Type melder
Aanwezigheidsmelder
Type
Bewegings- en aanwezigheidsmelder
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Constantlichtregeling
Ja
HVAC-aansturing
Ja
Gedwongen uitschakeling
Nee
Aansluiting sensor
Geïntegreerd
Soort contact
Relais
Koppelbaar aan netwerk
Nee
Geschikt voor wandmontage
Nee
Optimale montagehoogte (m)
2,5
Halogeen verlichting (laagvolt)
1000 W
Max. reikwijdte zijwaarts (m)
15
LED verlichting (VA)
500
Diameter reikwijdte op vloer (m)
30
Geschikt voor draadloos
Nee
Bediening op afstand
Ja
Max. aantal hoogfrequente EVSA
15
Met afstandsbediening
Nee
Belasting bij hoogfrequente EVSA (VA)
1000
Aanspreekgevoeligheid instelbaar
Nee
Aanspreekhelderheid instelbaar
Ja
Ohmse belasting in Watt (W)
2300
Dimfunctie met dimmerbasiselement
Ja
Montagewijze
Universeel voor opbouw en inbouw
Max. montagehoogte (m)
3
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Kleur
Wit
RAL-Nummer (vergelijkbaar)
9010
Transparant
Nee
Beschermingsgraad (IP)
IP44
Spanningstype
AC
Min. nalooptijd (s)
1
Max. nalooptijd (min)
60
Centraaldoos inbouw
Ja
Hoek reikwijdte horizontaal (°)
1 - 360
Aanspreekhelderheid (lx)
10 - 2000
Dimfunctie Aanwezig
Ja
Max. schakelvermogen (W)
2200
Eigen verbruik (W)
1
Inbouwmaat (mm)
65
Aantal schakelzones
1
Max. inschakelstroom (A)
350
Stuurstroom (mA)
5
Frequentie (Hz)
50 - 50
Scanhoek (°)
360
Max. presentiebereik (m²)
700
Geschikt voor plafondmontage
Ja
Aansluitwijze
Schroefklem
Met aansluitkabel
Nee
Breedte (mm)
110
Hoogte (mm)
75
Diameter (mm)
110
Inbouwdiepte (mm)
47
Inbouwdiameter (mm)
65
Inclusief Lensmasker
Ja
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Met IFTTT ondersteuning
Nee
Nom. spanning (V)
220 - 240
Contacten / uitgang
1 Maakcontact + 1 Potentiaalvrij Contact + 1 x 1-10V Analog
Nul doorgang bestuurd relais
Ja
Diameter reikwijdte op vloer (Max. hoogte) (m)
30
Oppervlakte Detectieveld (m²)
700
Oppervlakte Detectieveld (Max. Hoogte) (m²)
700
Max. aantal slave sensoren (st)
10
Met akoestische sensor
Nee
Plafondinbouwmontage zonder installatiedoos
Ja
Compatible met Casambi
Nee
Locatie
Plafond
Slave sensoren beschikbaar
Ja
Bereik
Ø - 30m

Varianten

870004 - P300-DUO-PROF
Bewegingsmelder
Ja
300 W
16
400
16
150
Opbouw
5
IP55
5
30
15 - 300
2300
78
300
900
80
84
105
150
1x Potentiaalvrij Contact
20
680
900
Universeel voor wand en plafond
m1 - 16m
870048 - WATCHER-150ZW
Bewegingsmelder
Ja
2
300 W
6
150
12
150
Nee
2
1000
Opbouw
5
Zwart
9005
IP55
5
30
1 - 180
10 - 10000
1000
78
180
300
73,5
87,5
105
150
1x Potentiaalvrij Contact
20
120
300
Universeel voor wand en plafond
m1 - 12m
870050 - WATCHER-150
Bewegingsmelder
Ja
2
300 W
6
150
12
100
Nee
2
1000
Opbouw
5
IP55
5
30
1 - 180
10 - 10000
1000
78
180
300
73,5
87,5
105
100
1x Potentiaalvrij Contact
20
120
300
Nee
Universeel voor wand en plafond
m1 - 12m
870052 - WATCHER-12V
Bewegingsmelder
Ja
2
1000VA (600W)
6
100
12
400
Nee
1000
Opbouw
5
IP65
AC/DC
5
12
1 - 180
10 - 10000
1000
800
180
300
73,5
87,5
105
600
11 - 32
1x Potentiaalvrij Contact
Nee
20
120
300
Nee
Universeel voor wand en plafond
m1 - 12m
870060 - PIR-HF 240 DUO
Bewegingsmelder
Passief infrarood/ultrasoon (dual)
Ja
1200 VA / 1000 W
16
400
16
600
Opbouw
5
IP55
5
30
Nee
0 - 240
5 - 10000
2300
800
240
800
80
99
111,7
600
1x Potentiaalvrij Contact
20
530
800
Nee
Universeel voor wand en plafond
m1 - 16m
870460 - PLF-IB-PIR-GANG
Bewegingsmelder
Nee
1200 VA / 800 W
6
800
40
400
2200
2,5
IP55
30
30
5 - 10000
800
240
200
105
62,5
400
1 maakcontact
40
65
320
m1 - 40 x 5
870464 - HB-PIR-UNI 15M
Nee
15
1200 VA / 800 W
4,5
800
20
15
IP55
30
30
5 - 360
2300
117
320
105
62,5
1x Potentiaalvrij Contact + 1x Maakcontact
20
65
113
Ø - 20m
870474 - PLF-OPB-PIR-UNI9
1200 VA / 800 W
4,5
800
9
IP55
30
30
5 - 360
2300
65
105
48
1x Potentiaalvrij Contact + 1x Maakcontact
12
113
Ø - 9m
870476 - PLF-OPB-PIR-UNI9-ZW
5
800
9
Zwart
9005
IP55
60 - 360
2300
65
105
48
1x Potentiaalvrij Contact + 1x Maakcontact
12
Ø - 9m
870478 - OB-PIR-ECO-W
600
10
Opbouw
5
9016
IP55
154
111,7
39,9
Nee
Ø - 10m
