355130 - TV 185.0 DIN

Package type: CT á 5 PCE

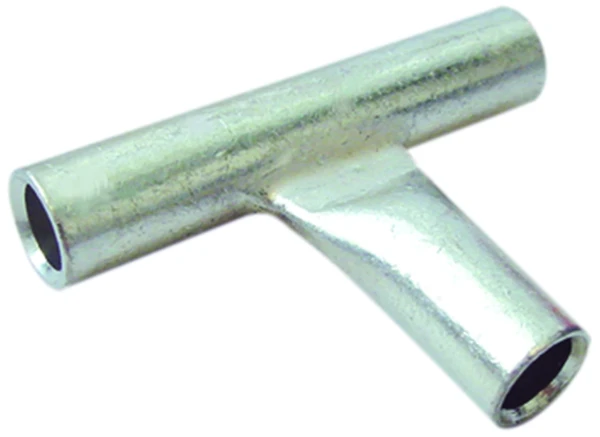

Ongeïsol. T - verbinder, 3 x 185 mm2, DIN40500

Product specifications
Downloads

Product specifications : 355130 - TV 185.0 DIN

Type

T - verbinder

Isoliert

Nein

Oberflächenschutz

verzinnt

Nennquerschnitt des Durchgangs (mm²)

185 - 185

Nennquerschnitt des Abzweigs (mm²)

185 - 185

Art der Verbindung

Pressverbindung

Gatdiameter (d1)

18,5

Buitendiameter (d2)

Totale Lengte (L1)

130

Aftakkingslengte (L1)

Maximale spanning (V)

600

Strom (A)

505

Variants

355000 - TV 1.5 DIN

▶Nennquerschnitt des Durchgangs (mm²): 1,5 - 1,5
▶Nennquerschnitt des Abzweigs (mm²): 1,5 - 1,5
▶Gatdiameter (d1): 1,9
▶Buitendiameter (d2): 4
▶Totale Lengte (L1): 30
▶Aftakkingslengte (L1): 16
▶Strom (A): 18

355010 - TV 2.5 DIN

▶Nennquerschnitt des Durchgangs (mm²): 2,5 - 2,5
▶Nennquerschnitt des Abzweigs (mm²): 2,5 - 2,5
▶Gatdiameter (d1): 2,4
▶Buitendiameter (d2): 4,2
▶Totale Lengte (L1): 30
▶Aftakkingslengte (L1): 16
▶Strom (A): 30

355020 - TV 4.0 DIN

▶Nennquerschnitt des Durchgangs (mm²): 4 - 4
▶Nennquerschnitt des Abzweigs (mm²): 4 - 4
▶Gatdiameter (d1): 3
▶Buitendiameter (d2): 5
▶Totale Lengte (L1): 35
▶Aftakkingslengte (L1): 16
▶Strom (A): 42

355030 - TV 6.0 DIN

▶Nennquerschnitt des Durchgangs (mm²): 6 - 6
▶Nennquerschnitt des Abzweigs (mm²): 6 - 6
▶Gatdiameter (d1): 3,5
▶Buitendiameter (d2): 6,5
▶Totale Lengte (L1): 35
▶Aftakkingslengte (L1): 17
▶Strom (A): 50

355040 - TV 10.0 DIN

▶Nennquerschnitt des Durchgangs (mm²): 10 - 10
▶Nennquerschnitt des Abzweigs (mm²): 10 - 10
▶Gatdiameter (d1): 4,5
▶Buitendiameter (d2): 7
▶Totale Lengte (L1): 45
▶Aftakkingslengte (L1): 25
▶Strom (A): 70

355060 - TV 25.0 DIN

▶Nennquerschnitt des Durchgangs (mm²): 25 - 25
▶Nennquerschnitt des Abzweigs (mm²): 25 - 25
▶Gatdiameter (d1): 7
▶Buitendiameter (d2): 10
▶Totale Lengte (L1): 50
▶Aftakkingslengte (L1): 27
▶Strom (A): 125

355070 - TV 35.0 DIN

▶Nennquerschnitt des Durchgangs (mm²): 35 - 35
▶Nennquerschnitt des Abzweigs (mm²): 35 - 35
▶Gatdiameter (d1): 8,5
▶Buitendiameter (d2): 12
▶Totale Lengte (L1): 60
▶Aftakkingslengte (L1): 31
▶Strom (A): 170

355080 - TV 50.0 DIN

▶Nennquerschnitt des Durchgangs (mm²): 50 - 50
▶Nennquerschnitt des Abzweigs (mm²): 50 - 50
▶Gatdiameter (d1): 10
▶Buitendiameter (d2): 14
▶Totale Lengte (L1): 72
▶Aftakkingslengte (L1): 35
▶Strom (A): 230

355090 - TV 70.0 DIN

▶Nennquerschnitt des Durchgangs (mm²): 70 - 70
▶Nennquerschnitt des Abzweigs (mm²): 70 - 70
▶Gatdiameter (d1): 12
▶Buitendiameter (d2): 16,5
▶Totale Lengte (L1): 77
▶Aftakkingslengte (L1): 37
▶Strom (A): 265

355100 - TV 95.0 DIN

▶Nennquerschnitt des Durchgangs (mm²): 95 - 95
▶Nennquerschnitt des Abzweigs (mm²): 95 - 95
▶Gatdiameter (d1): 13,5
▶Buitendiameter (d2): 18
▶Totale Lengte (L1): 88
▶Aftakkingslengte (L1): 45
▶Strom (A): 310
